2chUSB接続FT-847用CAT+デジタルモード(FT8，RTTY他）+CW インターフェース

商品説明
ＵＳＢ接続のデジタルモード＋リグコントロール＋ＣＷ＋音声ＣＱマシーンインターフェースです。 ＹＡＥＳＵ製リグのFT-847に対応しています。
接続は、すべてコネクタとなっていますので、リグ変更時に対応が容易です。２ｃｈ（デュアルチャンネル）のＵＳＢ－シリアル変換ＩＣを使用しており、１チャンネル目は、リグコントロールに、２チャンネル目は、ＰＴＴ，ＦＳＫ，ＫＥＹに割り付けていますので、リグコントロールとデジタルモード、ＣＷのソフトを同時に使用可能です。
ＷＳＪＴ－Ｘ、ＪＴＤＸ，ＭＭＴＴＹ、ＭＭＳＳＴＶ、ＭＭＶＡＲＩ、ＤＳＣＷ、Ｎ１ＭＭ、ＲＴＣＬ、ＪＴ６５－ＨＦ、ＷＳＪＴ、Ｌｏｇｇｅｒ３２、ＣＴＥＳＴＷＩＮ、ＴｕｒｂｏＨａｍｌｏｇ、ＨａｍＲａｄｉｏＤｅｌｕｘｅ等で、動作を確認しました。
ＺＬＯＧでは、ＣＷ、音声ＣＱマシーンとも動作しませんでした。
高周波ノイズ低減用ＥＭＣフィルタを内蔵しています。送信と受信のレベル調整用のボリュームを内蔵しています。動作確認用ＬＥＤ（ＦＳＫ出力、ＰＴＴ出力、ＫＥＹ出力）を有しています。ＺＬＯＧでは、ＣＷは打てませんでした。
ポートの配置は、下記となっています。
ＲＸＤＡ、ＴＸＤＡ、ＲＴＳＡ、ＣＴＳＡ：リグコントロール。（１チャンネル目）
ＴＸＤＢ：ＦＳＫ出力。（２チャンネル目）
ＲＴＳＢ：ＰＴＴ出力。（２チャンネル目）
ＤＴＲＢ：ＫＥＹ出力。（２チャンネル目）
ＷｉｎｄｏｗｓＭＥ／９８では、初期状態でＰＴＴがオンでした。
パドル入力はありません。

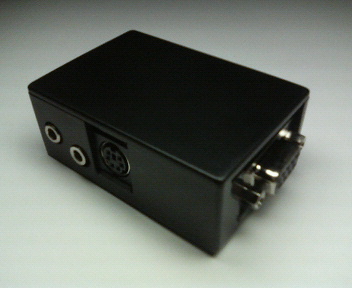

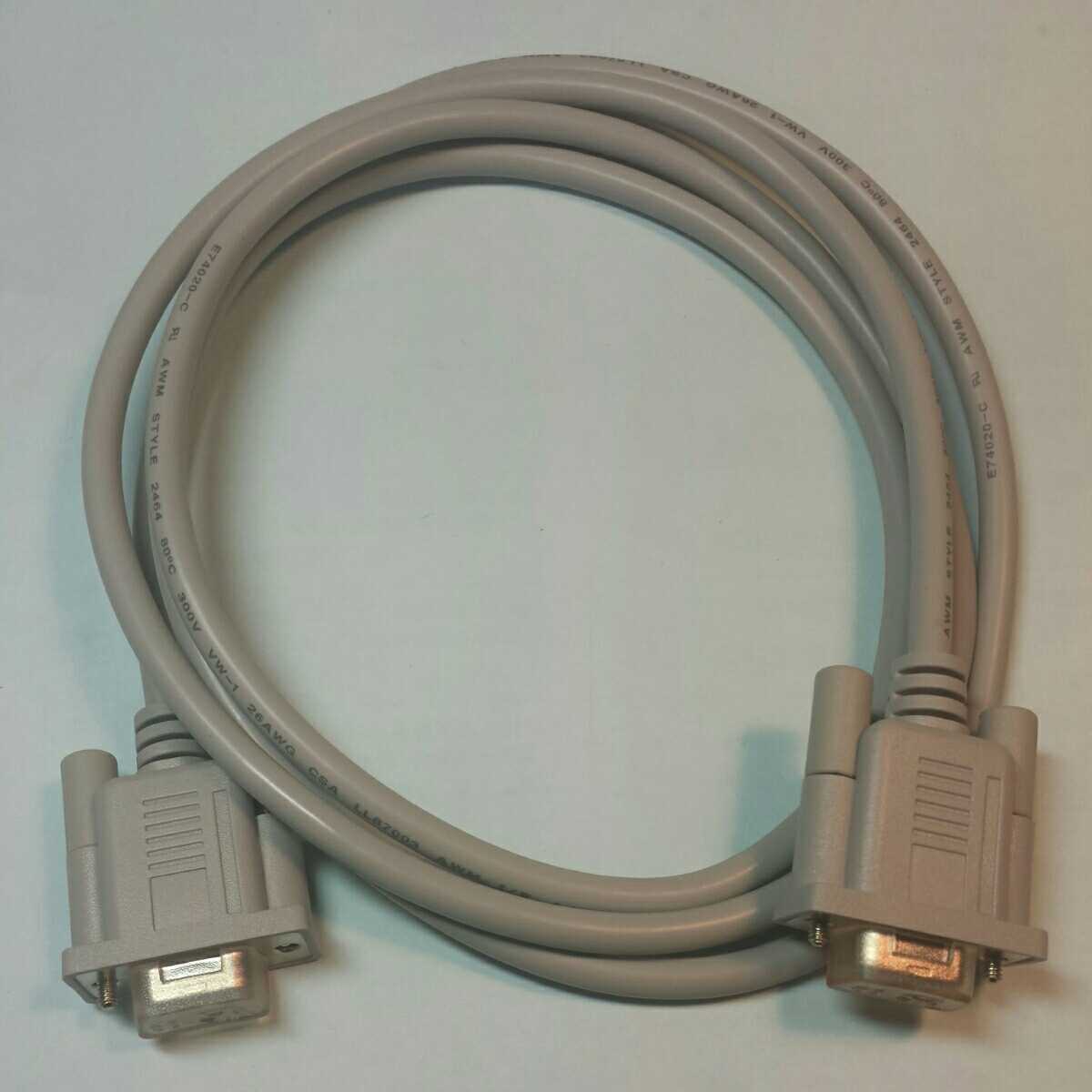

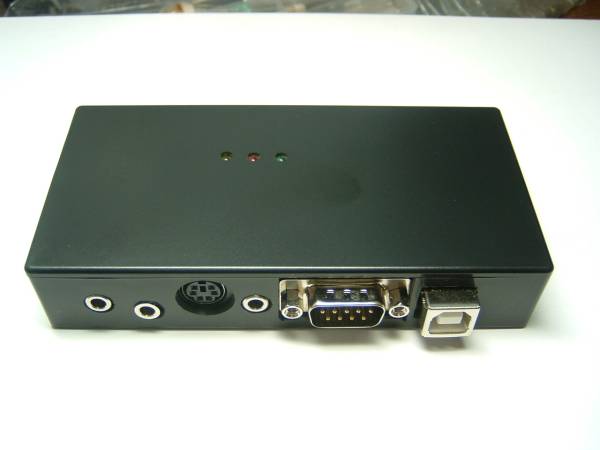

右側から、ＵＳＢ接続用、リグコントロール、キー出力、リグ接続用（ミニＤＩＮ６Ｐ）、パソコンのスピーカ端子、パソコンのマイク端子との接続用です。 下記４本のケーブル（各長さ約１ｍ）を含んでいます。１．ＡＣＣ端子との接続用（ミニＤＩＮ６ピンー３．５ｍｍステレオミニプラグ）２．リグコントロール（ＣＡＴ）用（ＤＳＵＢ９ピンメスプラグーＤＳＵＢ９ピンメスプラグ） ３．パソコンのマイク端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）４．パソコンのスピーカ端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）
タカチ電機のプラスチックケースＳＷ－１２０に組み込んでいます。 取扱説明書は、下記からダウンロードをお願いいたします。
http://jn2amd.dhtml.xdomain.jp/usbrs232ccwsound12manual.pdf（うまくアクセスできない場合は、上記URLをブラウザの入力ラインに、貼り付けてください。）
ご使用になるソフトがリグに対応しているかご確認の上、ご入札をお願いいたします。
 なお、下記ケーブルは、含んでおりませんが、落札いただいた方には、下記ケーブルを追加価格にて、供給させていただきます。
Ａ．ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－６．５ｍｍ標準ステレオプラグ、長さ約１ｍ）６０／本（本商品と同時発送時、送料込み）
Ｂ．ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－６．５ｍｍ標準モノラルプラグ、長さ約１ｍ）６０／本（本商品と同時発送時、送料込み）
Ｃ．ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－３．５ｍｍミニステレオプラグ、長さ約１ｍ）６０／本（本商品と同時発送時、送料込み）
Ｄ．ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－３．５ｍｍミニモノラルプラグ、長さ約１ｍ）６０／本（本商品と同時発送時、送料込み）
 Ｅ．ＵＳＢケーブル(標準Ｂ、約１ｍ）３０／本（本商品と同時発送時、送料込み）
 ケーブルをご入用の場合は、送料に代金を上乗せして、かんたん決済いただければ、幸いです。
 現在部品での在庫状態です。製作後の発送となりますので宜しくお願い致します。




（2023年 10月 31日 17時 11分 追加）
取扱説明書のＵＲＬに誤記がありました。
下記からダウンロードをお願いいたします。
ｈｔｔｐ：／／jn2amd.html.xdomain.jp/usbrs232ccwsound12manual.pdf
（うまくアクセスできない場合は、上記URLをブラウザの入力ラインに、貼り付けてください。）
