自作　ダイレクトコンバージョン受信機　MC1496+AD9834　（ジャンク）

商品説明



キットを組み立てたダイレクトコンバージョン受信機です。
プロダクト検波(ミキサー）はMC1496を使用しています。

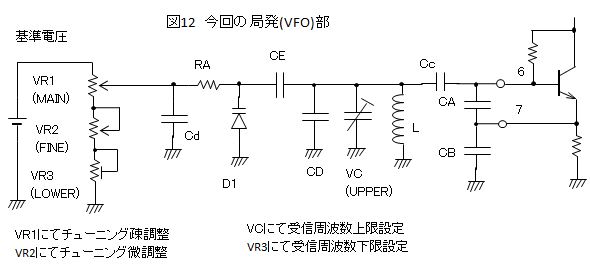

局発は基板上のバリキャップを使用した発振回路は使わず、AD9834の DDS（ダイレクト・デジタル・シンセサイザ）に改造しています。7.0MHz～7.2MHzを発振させています。（実際はLSBを考慮し3kHz上）
周波数ステップは、10kHz、1kHz、100Hz、10Hzです。
(ステップを10Hzにしたとき動作はしますが、表示の切り替えを忘れました。100Hzのままです。）
一応RITも切り替えできます。（トランシーバではないので不用のようですが）

ケースは使用済みを流用したため、不用な穴が開いています。そのためアルミ板やアクリル板で目隠して作りはイマイチです。
外形は、100（幅）x 130（高）x 150（奥）と小型です。

コンデションが良いときは結構聞こえますが、それなりの受信感度です。（全体的にはゲイン不足）
自局のモニター用には良いのではないかと思います。

現状渡しのノーサポート、NC、NRということで、ジャンクとして出品します。

基板の回路図は下記製作者のブログにあります。

https://takinx.dcnblog.jp/radio_kit_/2018/06/mc1496-7dfd.html

自作したDDS基板の回路図はコピーをお付けします。

スピーカを内蔵させていましたが、口径が小さく音が悪いので外部スピーカで聴いていました。そのスピーカもお付けします。

電源はDC12Vです。電源ケーブルもお付けします。外部電源をご用意ください。

発送はゆうパック（80サイズ）、元払いで送ります。

+ + +　この商品説明は オークションプレートメーカー２ で作成しました 　+ + +
No.103.001.005
